Сферические подшипники для надежного промышленного применения

Сферические подшипники — детали, которые создают опору для вращающегося вала с возможностью его углового смещения. Обладают незначительным коэффициентом трения. Применяются при наличии перекосов вала относительно оси подшипника, отсутствие соосности узлов подшипников по причине их нахождения на значительном расстоянии, присутствия прогибов вала из-за большой радиальной нагрузки. Подобные условия возникают при эксплуатации осей вагонов, мощного вибрационного оборудования или валов прокатных станов.

Конструкция подшипников

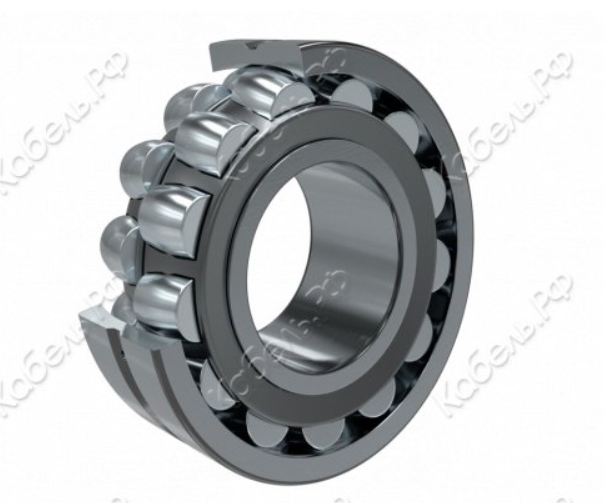

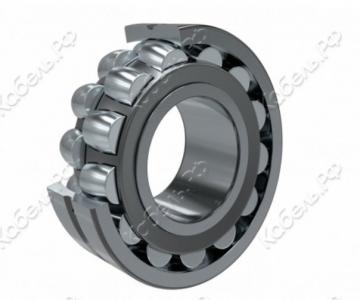

Основу конструкции сферических подшипников составляет внутреннее и наружное кольцо, сепаратор, а также тела качения. По сравнению со стандартными радиальными и упорными аналогами внутренний сегмент его внешнего кольца имеет сферический формат. В качестве тел качения применяются бочкообразные ролики или шарики.

Большинство моделей двухрядные, в них оси роликов, находящихся в различных рядах, расположены относительно друг друга под углом. Наличие двух рядов тел качения обеспечивает эффективное восприятие нагрузок, оказывающих воздействие под неодинаковыми углами. Это придает двухрядным деталям универсальность применения.

Подробнее о конструкции и технических характеристиках деталей можно узнать тут

Особенности сферических подшипников

Сферические подшипники классифицируются как подшипники качения, в них в качестве тел вращения выступают сферические ролики. Используются при сверхвысоких радиальных нагрузках и незначительных двусторонних на малых и средних скоростях вращения. Способны выдерживать ударные нагрузки, относятся к категории самоустанавливающихся, что допускает присутствие прогибов и перекосов вала.

Виды сферических подшипников

Компании-изготовители выпускают сферический вид подшипников во множестве исполнений. Доступны модификации разных диаметров и типов корпусов — разъемные, цельные, регулируемые. Также детали различаются материалами сепараторов, колец, тел качения.

Радиальный двухрядный подшипник 113636 неразъемного типа поставляется с коническим отверстием. Конструкция включает габаритное внешнее кольцо, 2 стальных сепаратора оконного вида, безбортовое внутреннее кольцо. Комплектуется роликовыми сферическими телами качения, температурный диапазон работы в пределах от -40°C до +120°C.

Между роликами расположено направляющее кольцо. Деталь разработана для возмещения осевых перекосов внутреннего кольца по сравнению с внешним на 1,5-2 градуса.
