Четырехжильный самонесущий провод отличается от трехфазных аналогов отсутствием центральной несущей жилы. Эта особенность кардинально меняет подход к креплению на опорах. Стандартные зажимы, рассчитанные на захват несущего троса, здесь бесполезны — нужны специализированные устройства.

Конструкция провода СИП-4 требует равномерного распределения механической нагрузки по всем четырем жилам одновременно. Без правильного крепления изоляция быстро повреждается, а жилы растягиваются неравномерно, что приводит к авариям.

Анкерные зажимы: когда каждый килограмм критичен

Концевые и угловые опоры воспринимают максимальное натяжение провода. Здесь устанавливают анкерные зажимы, способные выдержать нагрузку до 350 кг без деформации самонесущего кабеля.

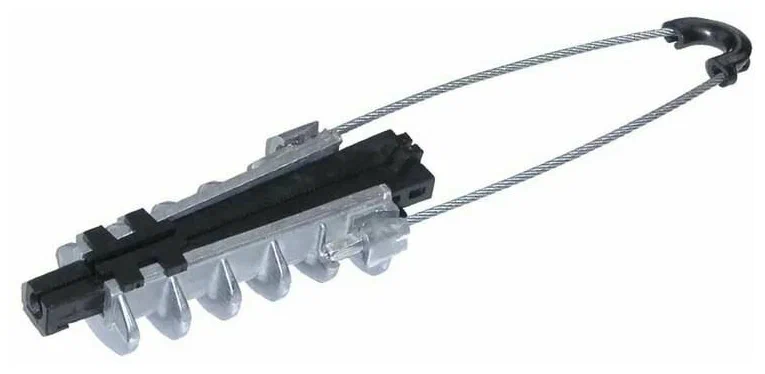

Принцип работы основан на охвате всего сечения провода специальными клиньями. Конструкция зажимов для крепления СИП распределяет усилие по длине захвата, исключая точечное давление на изоляцию. Материал корпуса — высокопрочный диэлектрик, устойчивый к ультрафиолету и температурным перепадам.

Выбор анкерного зажима зависит от нескольких факторов:

• расчетная монтажная нагрузка с коэффициентом запаса;
• климатическое исполнение для конкретного региона;
• сечение жил и точная марка провода;
• тип опоры и способ крепления кронштейна.

Ошибка в выборе обходится дорого — замена зажима на действующей линии требует отключения потребителей.

СИП-4: специфика крепления четырехжильного провода

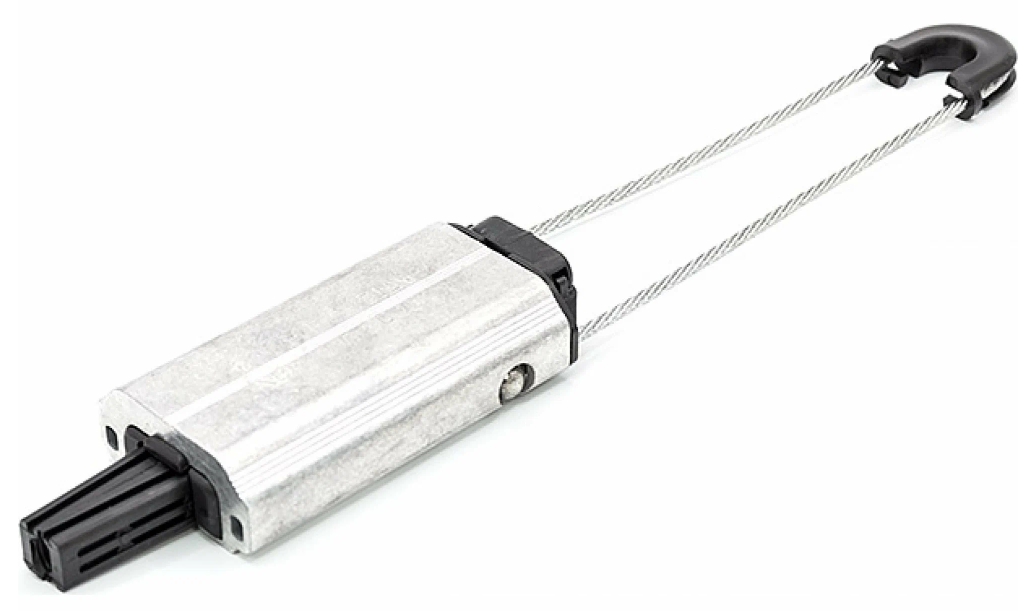

Зажимы для крепления СИП без несущей нулевой жилы (СИП-4) отличаются конструкцией захватных элементов. Отсутствие центрального несущего троса компенсируется увеличенной площадью контакта с жилами.

Производители предлагают два основных типа — с клиновым и с болтовым зажимом. Клиновые проще в монтаже, но требуют точного соблюдения усилия затяжки. Болтовые позволяют регулировать степень сжатия, но монтаж занимает больше времени.

Современные модели оснащаются индикаторами правильной установки. Цветная метка показывает, достигнуто ли необходимое усилие зажима. Это исключает человеческий фактор при монтаже в полевых условиях.

Поддерживающие зажимы: незаметная опора магистрали

На промежуточных опорах устанавливают поддерживающие зажимы. Их задача — удерживать провод в проектном положении без восприятия продольных нагрузок. При сильном ветре или обледенении зажим позволяет проводу смещаться в кронштейне, предотвращая обрыв.

Конструкция включает подвижные элементы с ограниченным ходом. Провод лежит в желобе, обтянутом мягкой резиной. При превышении допустимой нагрузки зажим «отпускает» кабель, который проскальзывает до безопасного положения.

Выбор поддерживающего зажима определяется весом пролета и ветровой нагрузкой. Расчет ведут по максимальным значениям с учетом обледенения проводов зимой.
