Роликовые подшипники являются одним из ключевых элементов современных машин и механизмов. Они представляют собой разновидность подшипников качения, в которых в качестве тел качения используются цилиндрические, конические, бочкообразные или игольчатые ролики. Их основное предназначение — уменьшение трения между вращающимися или линейно перемещающимися частями конструкции, поддержание вращающихся валов и восприятие механических нагрузок. Отличительной чертой роликовых подшипников, по сравнению с шариковыми, является повышенная контактная поверхность, что позволяет им выдерживать существенно более высокие радиальные и ударные нагрузки, хотя они, как правило, уступают в скоростных возможностях.

Основные виды и конструктивные особенности

Классификация роликовых подшипников базируется на форме роликов и их способности воспринимать различные виды нагрузок.

1. Цилиндрические роликовые подшипники

В них используются ролики в виде прямых цилиндров. Основное назначение — восприятие исключительно высоких радиальных нагрузок. Они не способны воспринимать осевые усилия и требуют строгой параллельности осей вала и корпуса. Существуют разновидности с однорядным, двухрядным и многорядным расположением роликов, что повышает грузоподъемность. Широко применяются в редукторах, мощных электродвигателях, прокатных станах.

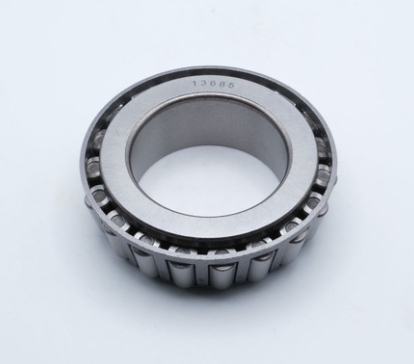

2. Конические роликовые подшипники

Ролики и дорожки качения в этих подшипниках выполнены в виде усеченных конусов, сходящихся к общей вершине. Эта уникальная конструкция позволяет им одновременно и эффективно воспринимать как значительные радиальные, так и односторонние осевые нагрузки. Обычно устанавливаются попарно для фиксации вала в двух направлениях. Являются неотъемлемой частью ступиц колес автомобилей, железнодорожных вагонов, шпинделей тяжелых станков.

3. Игольчатые роликовые подшипники

Это особая разновидность цилиндрических подшипников, где длина роликов значительно превышает их диаметр (иглы). Они отличаются компактностью в радиальном направлении при максимальной грузоподъемности в условиях ограниченного монтажного пространства. Часто используются без сепаратора, с полным комплектом роликов, что еще больше повышает нагрузочную способность. Применяются в кривошипно-шатунных механизмах (например, в коленвалах двигателей), коробках передач, сельхозтехнике.

4. Сферические (самоустанавливающиеся) роликовые подшипники

Ролики здесь имеют бочкообразную форму, а наружное кольцо обладает сферической дорожкой качения. Эта конструкция допускает перекосы внутреннего кольца относительно наружного, компенсируя монтажные неточности или прогиб вала под нагрузкой. Они эффективно работают в условиях высоких радиальных и умеренных двухсторонних осевых нагрузок. Критически важны для применения в длинных валах, тяжелом промышленном оборудовании (дробилки, насосы), ветрогенераторах.

5. Роликоподшипники с витыми роликами

Состоят из упругого наружного кольца и витых пружинных роликов. Обладают высокой ударопрочностью и способностью гасить вибрации, но имеют ограничения по точности вращения. Их сфера применения — сельскохозяйственные машины и оборудование, работающее в условиях сильной загрязненности и ударных нагрузок.

Применимость и критерии выбора

Выбор конкретного типа роликового подшипника является сложной инженерной задачей и зависит от совокупности факторов:

• Характер и величина нагрузки: Цилиндрические и игольчатые — для высоких радиальных; конические — для комбинированных; сферические — для радиальных при перекосах.
• Скорость вращения: Роликовые подшипники, как правило, уступают шариковым в предельных оборотах. Для высоких скоростей требуются специальные исполнения с сепараторами из легких сплавов или полимеров и высокоточная смазка.
• Требуемая точность и жесткость: Прецизионные подшипники используются в шпинделях станков, измерительных приборах.
• Условия эксплуатации: Наличие пыли, влаги, агрессивных сред, высоких температур диктует необходимость применения специальных сталей, уплотнений и смазочных материалов.
• Монтажные ограничения: Компактность в радиальном направлении — область применения игольчатых подшипников; необходимость самоустановки — сферических.

Роликовые подшипники составляют основу силовых и высоконагруженных узлов современной техники. Их эволюция продолжается в направлении увеличения ресурса, снижения трения и веса, адаптации к экстремальным условиям. Понимание конструктивных особенностей, преимуществ и ограничений каждого вида позволяет инженерам и проектировщикам оптимально интегрировать эти узлы в механизмы, обеспечивая их надежность, долговечность и энергоэффективность в самых разных отраслях — от микроскопических приборов до гигантских ветряных турбин и космических аппаратов.
