Запорная арматура из поливинилхлорида (ПВХ) представляет собой специализированные элементы трубопроводных систем, предназначенные для управления потоками рабочих сред. В современной инженерии, особенно в сферах водоснабжения, водоотведения, химической промышленности и ирригации, эти компоненты завоевали устойчивые позиции благодаря уникальному сочетанию эксплуатационных характеристик. Использование непластифицированного поливинилхлорида (НПВХ) и хлорированного ПВХ (ХПВХ) позволяет создавать изделия, которые эффективно функционируют в агрессивных средах и при различных давлениях, оставаясь экономически выгодным решением.

Предназначение и ключевые преимущества

Основное функциональное назначение запорной ПВХ-арматуры — полное перекрытие (запор), регулирование или распределение потоков жидкостей, газов или суспензий в трубопроводах. Её установка позволяет сегментировать систему, изолировать участки для ремонта, контролировать параметры транспортировки среды и предотвращать аварийные ситуации.

Ключевые преимущества, определившие популярность данного класса изделий, коренятся в свойствах самого материала. ПВХ демонстрирует исключительную химическую инертность, что делает арматуру стойкой к коррозии, воздействию широкого спектра кислот, щелочей, солей и других агрессивных веществ. Это кардинально отличает её от традиционных металлических аналогов, подверженных ржавчине и электрохимической деградации.

Важным фактором является малый удельный вес, облегчающий транспортировку, складирование и монтаж. Установка ПВХ-арматуры не требует применения тяжелой подъемной техники или сложного сварочного оборудования (для склейки), что сокращает сроки и стоимость монтажных работ. Внутренняя поверхность изделий отличается низкой шероховатостью, что минимизирует гидравлические потери и препятствует образованию засоров и биологических отложений. Кроме того, поливинилхлорид является диэлектриком, что полностью исключает проблемы с блуждающими токами и необходимость устройства катодной защиты.

Эксплуатационный срок качественной ПВХ-арматуры, при условии соблюдения рекомендованных параметров по давлению и температуре, исчисляется десятилетиями. Важно отметить, что материал не подвержен влиянию ультрафиолетового излучения (при наличии соответствующей стабилизирующей добавки), а его герметичность и прочностные характеристики сохраняются на протяжении всего периода службы.

Основные виды запорной арматуры из ПВХ

Номенклатура ПВХ-арматуры охватывает все основные типы запорных устройств, каждый из которых решает специфические задачи.

Задвижки

Это один из наиболее распространенных типов арматуры для полного перекрытия потока. Запорный элемент (клиновидный или параллельный шибер) в них перемещается перпендикулярно потоку среды. ПВХ-задвижки характеризуются простой конструкцией, малым гидравлическим сопротивлением в открытом состоянии и относительно большой строительной длиной. Они идеально подходят для магистральных линий, где требуется редкое, но гарантированно герметичное перекрытие.

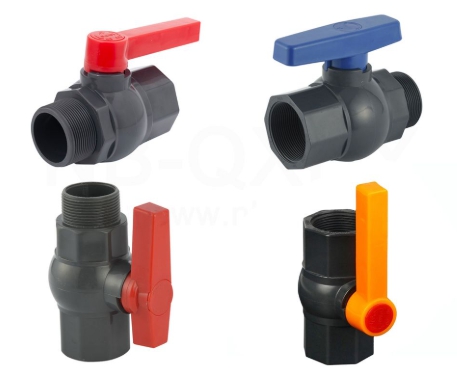

Шаровые краны

Данный тип арматуры стал символом удобства и надежности в бытовых и промышленных системах. Запорный элемент выполнен в виде сферы (шара) со сквозным отверстием. Поворот рукояти на 90 градусов обеспечивает мгновенное открытие или закрытие прохода. ПВХ шаровые краны обеспечивают высокую герметичность, имеют компактные размеры и удобны в управлении. Они широко применяются в системах холодного и горячего водоснабжения (из ХПВХ), в технологических линиях и обвязке оборудования.

Поворотные затворы (дисковые заслонки)

В данной конструкции поток перекрывается диском (заслонкой), вращающимся вокруг оси, расположенной перпендикулярно или под углом к направлению потока. ПВХ-затворы отличаются исключительно малыми габаритами и весом, простотой монтажа и обслуживания. Они оптимальны для трубопроводов больших диаметров, где использование задвижек или кранов было бы экономически и конструктивно нецелесообразно. Затворы позволяют не только перекрывать, но и плавно регулировать расход среды.

Обратные клапаны

Их предназначение — предотвращение обратного потока рабочей среды, что защищает насосное оборудование и обеспечивает корректную работу сложных систем. ПВХ обратные клапаны бывают поворотными (захлопки) и подъемными. Они автоматически срабатывают при изменении направления потока, закрывая проходное сечение. Устанавливаются после насосов, на всасывающих линиях, в коллекторных системах.

Вентили (запорные клапаны)

Используются для более точного, чем у шаровых кранов, регулирования расхода и давления, а также для полного перекрытия. Управление потоком осуществляется посредством возвратно-поступательного движения шпинделя, который прижимает тарельчатый клапан к седлу. ПВХ-вентили нашли применение в лабораторных установках, системах дозирования и на ответвлениях от магистральных линий.

Примеры применения и монтажные особенности

Сфера использования ПВХ-арматуры практически безгранична в рамках допустимых температурных режимов (обычно от 0°C до +60°C для НПВХ и до +95°C для ХПВХ).

• Коммунальное хозяйство: строительство наружных сетей холодного водоснабжения и канализации, где важна стойкость к грунтовой коррозии и простота прокладки.
• Химическая и пищевая промышленность: транспортировка агрессивных реагентов, растворов, пищевых продуктов, где критична чистота и химическая стойкость материала.
• Сельское хозяйство: системы мелиорации, капельного полива, обвязка животноводческих комплексов.
• Плавательные бассейны, аквапарки: циркуляционные системы, работающие в постоянном контакте с хлорированной водой.
• Пожаротушение: монтаж спринклерных систем и пожарных гидрантов на объектах с высокой коррозионной опасностью.

Монтаж ПВХ-арматуры чаще всего осуществляется двумя методами. Первый — склеивание с помощью специального химического цемента, который растворяет поверхностный слой материала, создавая монолитное, неразъемное и абсолютно герметичное соединение. Второй метод — фланцевое соединение, где к арматуре, оснащенной фланцами, при помощи болтов и гаек крепятся ответные фланцы трубопровода. Этот способ обеспечивает возможность демонтажа и повторной сборки.
