Бетонные водоотводные лотки: конструкция, разновидности и сферы применения

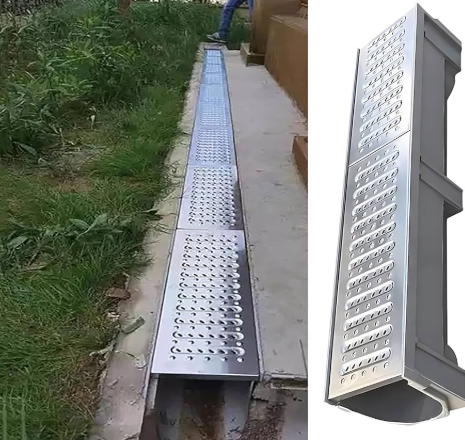

Обустройство придомовой территории или строительство автомагистрали невозможно без создания надежной системы водоотведения. Ливневые и талые воды способны не только доставить дискомфорт пешеходам, но и нанести серьезный урон конструкциям: разрушить дорожное покрытие, подмыть фундамент здания или вызвать затопление подвалов. Ключевым элементом линейного дренажа выступают водоотводные бетонные лотки — прочные и долговечные изделия, которые монтируются вровень с поверхностью грунта или дорожного полотна.

Назначение и принцип работы

Основная функция бетонных желобов — организованный сбор и отвод дождевой, талой и грунтовой воды с поверхностей в систему ливневой канализации или в накопительные колодцы. Собираясь в непрерывную линию, лотки перехватывают потоки воды по всей длине трассы, предотвращая образование луж и защищая инфраструктуру от разрушительного воздействия влаги.

Стандартная система линейного водоотвода состоит из трех обязательных компонентов:

1. Транспортировочный канал — непосредственно сам бетонный желоб, по которому вода движется в заданном направлении.
2. Защитная решетка — элемент, перекрывающий верхнюю часть лотка. Она задерживает крупный мусор, листву и ветки, предотвращая засорение магистрали, а также обеспечивает безопасное перемещение людей и транспорта.
3. Пескоуловитель — специальный отсек (обычно монтируется в конце линии), в котором оседают взвешенные частицы песка и грязи, очищая воду перед сбросом в грунт или коллектор.

Виды и классификация

Лоток водоотводный бетонный классифицируется по нескольким ключевым параметрам: технологии производства, форме сечения и способности выдерживать нагрузки.

1. Технология производства

Современные методы изготовления напрямую влияют на долговечность изделия:

• Вибролитье: Традиционный способ, при котором бетонная смесь уплотняется на вибростоле. Это относительно недорогая технология, однако готовые изделия имеют более высокую пористость и чувствительны к агрессивным средам и перепадам температур.
• Вибропрессование: Более совершенный метод полусухого формования под высоким давлением. Он позволяет удалить из смеси мельчайшие пузырьки воздуха, делая структуру бетона максимально плотной. Такие лотки практически не впитывают влагу, обладают повышенной морозостойкостью и способны служить десятилетиями даже в суровых условиях. Для повышения прочности на растяжение в состав добавляют фиброволокно (стальное или полимерное).

2. Классы нагрузки

Выбор лотка зависит от интенсивности движения на объекте. Европейская классификация EN 1433 делит изделия на классы в зависимости от разрушающей нагрузки:

• A15 — для пешеходных зон, велодорожек, частных садов и дворов.
• B125 — для зон с легковым транспортом (парковки, частные гаражи).
• C250 — для обочин дорог, автомоек и автосервисов.
• D400 — для проезжей части городских дорог, АЗС и промышленных зон.
• E600 — для автомагистралей, логистических центров и портов.
• F900 — для аэропортов, военных баз и объектов с экстремальными нагрузками.

3. Конструктивные особенности и форма

По форме поперечного сечения различают следующие типы:

• П-образные (коробчатые): Самый распространенный вид. Обеспечивают высокую пропускную способность и простоту обслуживания.
• U-образные: Имеют скругленное дно, что улучшает гидравлику потока и облегчает самоочищение канала.
• Щелевые: Представляют собой балку с продольной щелью сверху. Вода попадает в лоток через эту щель, при этом конструкция внешне почти незаметна и гармонично вписывается в покрытие.
• Прикромочные и телескопические: Специализированные виды для установки вдоль бордюров или укрепления откосов.

Области применения

Благодаря своей прочности и относительно невысокой стоимости, купить лоток водоотводный бетонный сегодня можно для следующих сфер строительства и обустройства::

• Дорожное строительство: Отвод воды от автомобильных и железных дорог (междушпальные и междупутные лотки), что предотвращает размывание насыпей и преждевременное разрушение полотна.
• Промышленное и гражданское строительство: Защита фундаментов зданий и подземных паркингов от подтопления, осушение территорий промышленных предприятий и складских комплексов.
• Частный сектор и ландшафтный дизайн: Обустройство зон вокруг загородных домов, отмостков, садовых дорожек и газонов.

Особенности монтажа

Установка бетонных лотков требует тщательной подготовки. Процесс начинается с отрывки траншеи и создания плотного основания — песчано-гравийной подушки с последующей заливкой бетонной подготовки. Это необходимо для предотвращения проседания тяжелых блоков.

Элементы укладываются на бетонное основание с обязательным соблюдением уклона (обычно около 1 см на погонный метр), обеспечивающего самотек воды. Стыки между секциями герметизируются специальными составами, устойчивыми к влаге и перепадам температур. Важно помнить, что лотки с решетками классов D400 и выше требуют профессионального расчета и жесткой фиксации в бетонной обойме, чтобы выдерживать вес грузового транспорта.

Бетонные водоотводные лотки остаются оптимальным решением для создания долговечной дренажной системы. Главное при выборе — учитывать не только гидравлическое сечение (DN), но и класс нагрузки, а также технологию производства. Отдача от грамотно смонтированной системы линейного водоотвода выражается в сухости подвалов, целостности дорожек и многолетней сохранности покрытий независимо от количества осадков.
