Дисковый поворотный затвор: конструкция, применение и правила эксплуатации

Затвор дисковый поворотный — это вид трубопроводной запорно-регулирующей арматуры, который заслуженно считается одним из наиболее востребованных решений в современной промышленности и коммунальном хозяйстве. Его популярность обусловлена удачным сочетанием простоты конструкции, компактности, надежности и относительно невысокой стоимости. В данной статье мы подробно рассмотрим особенности этого оборудования, его ключевые преимущества, сферы применения, а также уделим внимание важным аспектам выбора, монтажа и эксплуатации, знание которых позволит максимально эффективно использовать потенциал этой арматуры.

1. Конструктивные особенности и принцип действия

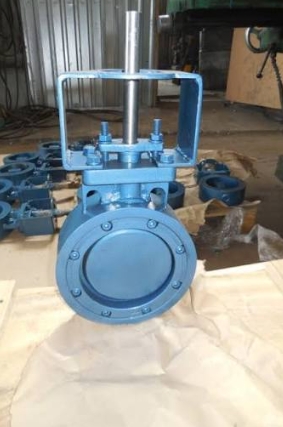

Принцип работы дискового поворотного затвора предельно прост и эффективен. Основными элементами конструкции являются корпус, вал (шток) и запорный элемент, выполненный в форме диска. Для открытия или закрытия прохода среды достаточно повернуть диск на 90 градусов вокруг своей оси. В открытом положении диск располагается параллельно потоку, создавая минимальное гидравлическое сопротивление, а в закрытом — перпендикулярно, плотно прилегая к уплотнительному седлу в корпусе и обеспечивая герметичное перекрытие.

Ключевым преимуществом данной конструкции является ее компактность и малый вес по сравнению с клиновыми задвижками или шаровыми кранами аналогичного диаметра. Это существенно упрощает монтаж, снижает требования к опорным конструкциям и позволяет устанавливать затворы в ограниченном пространстве. Быстрота открытия и закрытия делает их идеальным выбором для систем с частыми циклами переключения.

2. Классификация: как выбрать подходящий тип

Многообразие модификаций дисковых затворов позволяет подобрать оптимальное решение для практически любых условий эксплуатации. Классификация ведется по нескольким ключевым параметрам:

По способу присоединения к трубопроводу

• Межфланцевый (wafer) — самый распространенный тип. Затвор устанавливается между двумя ответными фланцами трубопровода и стягивается с ними длинными шпильками. Этот способ обеспечивает надежное крепление и является наиболее экономичным.
• Фланцевый (lug) — на корпусе такого затвора имеются резьбовые бобышки. Это позволяет отсоединить трубопровод с одной стороны, не нарушая герметичность с другой, что удобно при обслуживании и ремонте систем. Однако этот тип соединения, как правило, более дорогой.
• Приварной и муфтовый — используются в специфических условиях, где требуется особенно надежное, неразъемное соединение или для труб малых диаметров.

По конструкции уплотнения

• Центрические (эластичные) — диск и седло уплотнения расположены в одной плоскости. Герметичность достигается за счет деформации эластичной манжеты (обычно из резины EPDM или NBR) под давлением диска. Идеальны для работы с водой, воздухом и другими неагрессивными средами при невысоком давлении и температуре.
• Эксцентриковые (высокопроизводительные) — ось вращения диска смещена относительно центра седла и уплотнительного кольца (одно-, двух- и трехэксцентриковые конструкции). Такая схема обеспечивает минимальный износ уплотнительных поверхностей и практически нулевую утечку, что позволяет использовать арматуру при высоких давлениях и температурах, а также с агрессивными средами.

По типу привода

• Ручные — управляются с помощью рукоятки или маховика-редуктора для увеличения усилия. Применяются на небольших диаметрах или там, где частота перекрытия невысока.
• Автоматизированные — оснащаются электрическими, пневматическими или гидравлическими приводами. Это позволяет интегрировать затворы в автоматизированные системы управления технологическими процессами (АСУТП) и управлять ими дистанционно.

3. Области применения

Благодаря разнообразию конструктивных исполнений и материалов, дисковые поворотные затворы находят широкое применение в самых разных отраслях:

• Жилищно-коммунальное хозяйство: системы водоснабжения, водоотведения, отопления и вентиляции.
• Энергетика: тепловые сети, системы охлаждения оборудования.
• Нефтегазовая и химическая промышленность: трубопроводы для транспортировки нефти, газа, агрессивных жидкостей и газов.
• Пищевая промышленность: благодаря возможности использования материалов, допущенных к контакту с пищевыми средами.
• Сельское хозяйство: системы орошения и полива.

4. Критические аспекты монтажа и эксплуатации

Долговечность и надежность работы дискового затвора напрямую зависят от соблюдения правил его установки и эксплуатации. Несоблюдение этих правил — одна из основных причин преждевременных поломок и утечек.

Установка (монтаж)

• Подготовка трубопровода: Перед монтажом трубопровод должен быть тщательно очищен от грязи, песка, окалины и других абразивных частиц. Попадание этих частиц между диском и уплотнительным кольцом неизбежно приведет к повреждению уплотнения и потере герметичности.
• Схема установки: Перед началом монтажа затвор необходимо немного приоткрыть (но не до конца), чтобы диск не выступал за пределы корпуса и не мешал центровке между фланцами.
• Затяжка болтов: Крепежные болты (шпильки) должны затягиваться равномерно, в несколько проходов (3–4) и строго крест-накрест. Недопустимо использование дополнительных прокладок между корпусом затвора и фланцами, так как их роль выполняет сама футеровка корпуса.
• Монтажное положение: Хотя допускается установка в любом положении, на горизонтальных участках трубопровода рекомендуется располагать ось вращения диска горизонтально. Это предотвращает скопление осадка на нижней части уплотнительной манжеты, что продлевает срок ее службы.

Правила хранения и транспортировки

• Затворы следует хранить в сухих складских помещениях, защищенных от прямых солнечных лучей и воздействия химически активных веществ (масел, растворителей).
• При хранении и транспортировке затвор должен находиться в положении неполного закрытия примерно на 10–15°, чтобы исключить деформацию эластичного уплотнительного кольца в одной точке.
• Не допускается поднимать или перемещать затвор, используя рукоятку, привод или штурвал — только за корпус.

Эксплуатация и обслуживание

• Для продления срока службы рекомендуется периодически (не реже 1 раза в месяц) проводить визуальный осмотр на предмет повреждений и утечек. При длительных простоях системы (более 3 месяцев) полезно выполнять несколько циклов открытия-закрытия для предотвращения "прилипания" диска к уплотнению.
• Недопустимо превышать максимальное рабочее давление и температуру, указанные в технической документации. Следует избегать резких перепадов давления (гидроударов), которые могут повредить шток или диск.
• Выбор материала уплотнения (NBR, EPDM, FPM, PTFE) должен строго соответствовать транспортируемой среде. Например, EPDM отлично подходит для воды и водяного пара, но разрушается под воздействием нефтепродуктов, в то время как NBR стоек к минеральным маслам, но менее термостоек.

Дисковый поворотный затвор является универсальным и высокоэффективным решением для управления потоками рабочих сред в трубопроводных системах. Его простота, малый вес и компактность делают его серьезным конкурентом более традиционным видам арматуры. Однако для полной реализации его потенциала необходим грамотный подход к выбору типа затвора (материалы, конструкция) и неукоснительное соблюдение технологических регламентов при монтаже и эксплуатации. Это единственный способ обеспечить долговечную, безотказную и безаварийную работу оборудования на многие годы.
