Воздушный ввод от опоры до щита учета - самый уязвимый участок частной электросети длиной 15-25 метров. Здесь провод работает под ветром, гололедом и солнцем, а его сечение и крепеж определяют безопасность всего дома.

Голый алюминий на изоляторах эти задачи больше не решает: ответвления на 0,4 кВ выполняют самонесущим изолированным проводом, чаще всего СИП-4. Дальше - его конструкция, пределы применения и ошибки, всплывающие через пару зим.

Конструкция и электрические характеристики

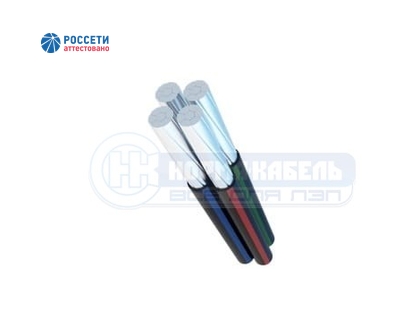

СИП-4 - общий жгут из четырех одинаковых жил: уплотненный многопроволочный алюминиевый сердечник в изоляции из светостабилизированного полиэтилена. Сажа в составе дает черный цвет и защищает изоляцию от ультрафиолета, жила выдерживает длительный нагрев до 90 °C, а сам провод работает от -60 до +50 °C. Номинальное напряжение - 0,6/1 кВ, заявленный срок службы - от 25 лет.

Главное отличие СИП-4 от СИП-1 и СИП-2 - отсутствие несущей нейтрали из алюминиевого сплава: у него нагрузку делят все четыре жилы. Арматура под него проще, но пролет ограничен: на больших расстояниях алюминий необратимо вытягивается под весом гололеда.

Где применяют СИП-4 и как выбрать сечение

Провод СИП 4 создан для ответвлений от воздушной магистрали к вводу в здание, прокладки по фасадам и линий уличного освещения. Расчетные пролеты - до 25 метров: если опора дальше, нужен промежуточный столб, иначе провисание перерастет в растяжение жил.

По правилам ПУЭ сечение жилы воздушного ввода начинается от 16 мм² - это требование механической прочности. Варианты под задачу:

• 2х16 - однофазный ввод до 10 кВт для дачного домика или хозпостройки;
• 4х16 - стандартный трехфазный ввод на 15 кВт, допустимый ток жгута - 70 А;
• 4х25 и 4х35 - дом с электрокотлом, сауной либо длинной линией с запасом на падение напряжения.

За избыточное сечение переплачивать не нужно: разница между 4х16 и 4х25 при цене метра 50-90 рублей на 20-метровом вводе - около тысячи. Запас по жиле закрывает рост нагрузки на десятилетия.

Правила монтажа и типовые ошибки

Жгут крепят двумя анкерными зажимами - на опоре и на вводном узле дома, а подключение к магистрали выполняют прокалывающими зажимами без зачистки изоляции: контакт получается герметичным и не окисляется. Работы ведут при температуре не ниже -20 °C, низшая точка провеса над землей - не менее 2,75 метра.

Три ошибки повторяются чаще всего. Первая - натяжение «в струну» без стрелы провеса: на морозе металл сжимается, жгут рвет зажимы и фасадный крепеж. Вторая - скрутки вместо прокалывающей арматуры, греющиеся через сезон. Третья - пролеты 30-40 метров без промежуточной опоры: там нужен провод с несущей жилой.

Чек-лист перед покупкой и подключением

Перед заказом провода и бригады сверьтесь с коротким списком:

• объем выделенной мощности и требования к вводу прописаны в техусловиях сетевой организации;
• трасса измерена с запасом в два-три метра на опуск по опоре и подключение в щите;
• у продавца есть сертификат по ГОСТ Р 52373-2005, а на изоляции читается заводская маркировка через каждый метр;
• в смету заложены два анкерных зажима, прокалывающий зажим и крепеж по фасаду.

Больше времени уходит не на несколько часов монтажа, а на согласования, поэтому техусловия запрашивают заранее. Ввод от опоры до щита перестанет быть слабым звеном, если не экономить на арматуре и не выбирать жгут по одной цене метра.
