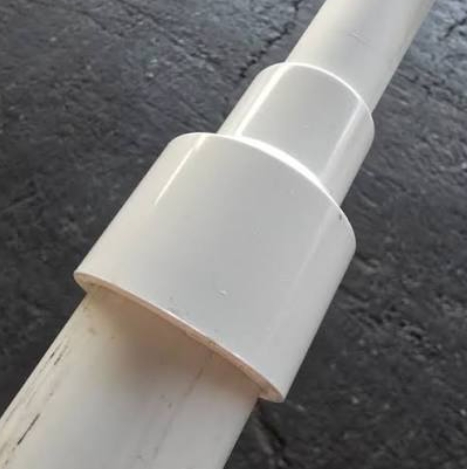

Как уменьшить диаметр ПВХ-трубопровода без сложной переделки магистрали

При монтаже водоснабжения, систем фильтрации и технологических трубопроводов нередко возникает необходимость соединить элементы разного диаметра. Например, подключить ответвление меньшего размера к основной магистрали или согласовать присоединительные размеры оборудования. Для таких задач применяются переходные фитинги, в том числе втулки ПВХ (НПВХ). Они позволяют выполнить переход внутри подходящего соединительного элемента без использования нескольких последовательно установленных переходников.

Почему возникает необходимость изменения диаметра

Трубопровод редко состоит из одинаковых элементов на всем протяжении. Основная магистраль может иметь больший диаметр, чем отдельные отводы или подключения оборудования. Это характерно для систем водоподготовки, фильтрации бассейнов и некоторых промышленных коммуникаций.

Однако уменьшение диаметра не всегда является простой монтажной задачей. Изменение проходного сечения влияет на гидравлическое сопротивление и скорость движения жидкости. Поэтому размеры труб необходимо определять расчетом, учитывая расход, допустимые потери давления и характеристики подключенного оборудования.

Какие фитинги используют для перехода

В системах из непластифицированного поливинилхлорида применяют несколько разновидностей соединительных элементов. Они отличаются конструкцией и способом подключения.

• Редукционная втулка (кольцо). Позволяет уменьшить присоединительный размер подходящего раструба фитинга.
• Переходная муфта. Используется для соединения элементов с различными присоединительными диаметрами.
• Резьбовая переходная втулка. Позволяет организовать переход от клеевого соединения к совместимому резьбовому подключению.

Редукционное кольцо особенно удобно, когда необходимо установить трубу меньшего диаметра в раструб другого фитинга. В этом случае важно проверить не только размеры трубы, но и посадочные размеры самой втулки.

Резьбовые исполнения решают другую задачу: они применяются для подключения соответствующей арматуры или оборудования и не являются прямой заменой редукционного кольца.

Что учитывать при подборе переходной втулки

Перед монтажом необходимо определить несколько параметров соединения:

• Наружный диаметр трубы и присоединительный размер фитинга.
• Необходимый размер перехода с большего диаметра на меньший.
• Номинальное давление PN и условия эксплуатации системы.
• Тип соединения: клеевое или комбинированное.
• Совместимость материала с транспортируемой жидкостью.

Особое внимание следует уделять размерам. Например, обозначение переходного кольца должно соответствовать конкретному сочетанию раструба и подключаемой трубы. Нельзя ориентироваться исключительно на визуальное сходство изделий.

Для напорных трубопроводов также необходимо проверять допустимое рабочее давление каждого элемента. Использование фитинга с неподходящими характеристиками может ограничить параметры эксплуатации всего участка.

Как выполняется монтаж переходной втулки

Большинство переходных элементов НПВХ рассчитано на соединение методом холодной химической сварки с применением специального клеевого состава. При этом необходимо соблюдать требования производителя труб, фитингов и клея.

Общая последовательность работ выглядит следующим образом:

1. Определяют место перехода и проверяют совместимость всех соединяемых элементов.
2. Подготавливают трубу: выполняют ровный рез и обрабатывают торец.
3. Проверяют посадку втулки и трубы без нанесения клея.
4. Очищают соединяемые поверхности рекомендованным составом.
5. Наносят подходящий клей согласно инструкции производителя.
6. Устанавливают втулку в раструб и фиксируют соединение.
7. После предусмотренной технологической выдержки присоединяют следующий элемент и выполняют проверку герметичности.

Время выдержки зависит от применяемого клея, размеров соединения, температуры и условий эксплуатации. Подавать рабочее давление до завершения необходимого периода отверждения нельзя.

Типичные ошибки при изменении диаметра

Одна из распространенных ошибок — использование неподходящего фитинга только потому, что его размеры кажутся близкими к требуемым. Даже небольшое несоответствие посадочных поверхностей может привести к нарушению герметичности.

Также следует избегать следующих ситуаций:

• Установка нескольких случайно подобранных переходников вместо одного совместимого соединения.
• Применение клея, не предназначенного для данного материала.
• Недостаточная подготовка соединяемых поверхностей.
• Монтаж элементов с перекосом или механическим напряжением.
• Уменьшение диаметра без учета необходимого расхода жидкости.
• Проведение гидравлических испытаний до завершения отверждения клеевого соединения.

Особенно важно не уменьшать диаметр на всасывающем участке насосного оборудования без проверки требований производителя и гидравлического расчета. Неправильно подобранное сечение способно ухудшить условия работы насоса.

Как обеспечить надежность соединения

Правильно выполненный переход должен соответствовать расчетным параметрам трубопровода, не создавать избыточных монтажных напряжений и сохранять герметичность при предусмотренных условиях эксплуатации.

Поэтому при проектировании важно рассматривать переходную втулку не как самостоятельную деталь, а как часть общей конструкции. Трубы, арматура, клеевые фитинги и другие комплектующие для полимерных трубопроводов должны подбираться с учетом взаимной совместимости. Такой подход помогает избежать дополнительных соединений и упрощает дальнейшее обслуживание инженерной системы.
