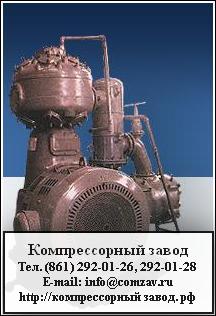

Компрессор 305ВП-30/8

Компрессор 305ВП-30/8 стационарный, поршневой, крейцкопфный, двухступенчатый, угловой, с водяным охлаждением, со смазкой цилиндров и сальников. Конструкция компрессоров 305ВП-30/8 построена на основе принятого на заводе-изготовителе нормального параметрического ряда машин. Многие сборочные единицы и детали унифицированы. Компрессор включает следующие основные узлы: базу, цилиндры и электродвигатель. База компрессора 305ВП-30/8 состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора (для смазки цилиндров и сальников). Рама чугунная литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. На верхней части рамы установлен указатель уровня масла. Для крепления цилиндров компрессора к раме имеются специальные приливы. В отверстиях поперечных ребер рамы установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов. Коленчатый вал стальной штампованный, с кривошипами для установки шатунов, опирается на роликовые подшипники. Для угловых баз коленчатый вал компрессора 305ВП-30/8 выполняется однокривошипным, а для уравновешивания на вал устанавливаются противовесы. На одном конце коленчатого вала установлен ротор электродвигателя (соединение шпоночное), а в закрепленном на торце вала фланце выполнено квадратное отверстие для обеспечения проворачивания вала компрессора с помощью рукоятки перед запуском. На другом конце вала крепится шестерня для передачи вращения валу масляного насоса блока смазки. Крейцкопфы компрессора 305ВП-30/8 чугунные или алюминиевые литые или штампованные, изготовляются заодно с ползунами. Крейцкопф соединен со штоком закладной гайкой и контргайкой, законтренными стопорными болтами. С шатунами крейцкопф соединяется посредством пальца. Пальцы крейцкопфов стальные, при сборке запрессовываются в крейцкопф и стопорятся пружинными кольцами. Шатуны компрессора 305ВП-30/8 стальные штампованные двутаврового сечения. Шатун имеет кривошипную головку с отъемной крышкой и неразъемную крейцкопфную головку. Разъемные вкладыши кривошипной головки – с антифрикционным слоем из алюминиевого сплава. В крейцкопфную головку запрессована бронзовая втулка. Смазка пальца крейцкопфа осуществляется через отверстие шатуна. Крышка кривошипной головки шатуна соединяется со стержнем шатуна двумя шатунными болтами из легированной стали и гайками. На головке каждого шатунного болта указывается его начальная длина, необходимая для оценки остаточного удлинения болта за время эксплуатации. В двухступенчатых компрессорах 305ВП-30/8 установлены цилиндры двойного действия разного диаметра. Клапаны (всасывающие и нагнетательные) – самодействующие пластинчатые кольцевые прямоточные и ленточные. Они закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с колпачковыми гайками. Уплотнение цилиндров, люков, клапанных крышек и фланцевых соединений достигается применением паронитовых прокладок. Поршни компрессора 305ВП-30/8 дисковые, двойного действия могут быть из чугуна, алюминия или стали. Привод компрессора 305ВП-30/8 осуществляется от односкоростного синхронного электродвигателя типа БСДКМ15-21-12У3, встроенного в раму компрессора.
